JSF-DPJ金属软管端式箱接头 金属软管外牙箱接头 包塑金属软管外丝盒接头

金属接头采用锌合金材料压铸而成,表面镀锌、磨砂、或镀铬;结构紧密,无气孔,强度高。与金属软管连接可靠,外表美观;
此金属接头为端接式,用来将金属软管连接于箱体上的直线连接件;
状态:
数量:
  • JSF-DPJ

  • 京生

  • A16

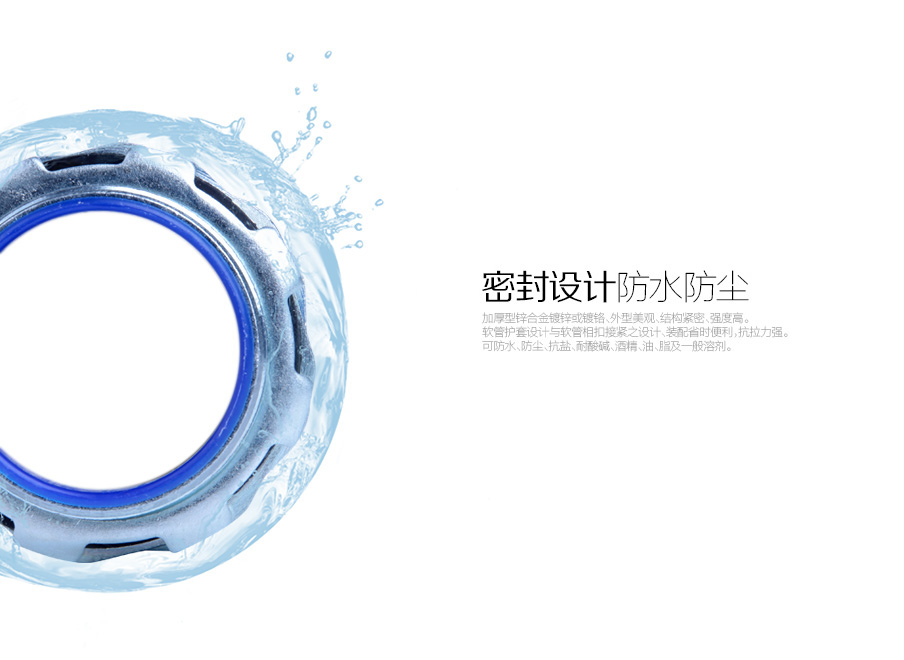

产品特性

加厚型锌合金镀锌或镀铬、外型美观、结构紧密、强度高。

软管护套设计与软管相扣接紧之设计、装配省时便利,抗拉力强。

可防水、防尘、抗盐、耐酸碱、酒精、油、脂及一般溶剂。

除以下标准规格外,可按要求任意变动大小及螺纹标准。



产品描述

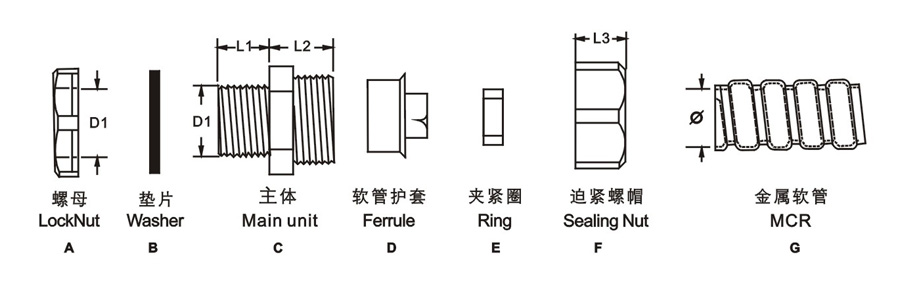

产品材质: A.C.F部位采用优质加厚型锌合金制成、B.E部分采用丁腈橡胶制成、D为铁皮制成。

螺纹规格: 英制G、公制Mefyic、德制PG。

产品颜色: 金属色(银白色)。

工作温度: -40℃~+100℃,短时可达+120℃。

防护等级: IP65

024dc070-6375-41a4-a22e-378aa5721f04

产品型号


配套金属软管( 公制 ) 配套金属软管 ( 英制 ) 公制螺牙 螺纹外径 O.D( D1) 螺纹长度 (L1) 接合长度 (L2+L3) 包 装
ø6 3/16″ M14 × 1.5 13.2 8 16 100
ø8 5/16″ M16 × 1.5 13.2 8 16 100
ø10 1/4″ M16 × 1.5 16.5 8 17 100
ø12(13) 3/8″ M20 × 1.5 16.5 8 18 100
ø15(16) 1/2″ M20 × 1.5 / M24 × 1.5 21.3 11 23 100
ø20(19) 3/4″ M27 × 2.0 / M30 × 2.0 26.6 14 22 50
ø25 1″ M33 × 2.0 / M36 × 2.0 33.4 15 28 50
ø32 1-1/4″ M42 × 2.0 / M48 × 2.0 42.1 15 30 25
ø38(40) 1-1/2″ M48 × 2.0 / M60 × 2.0 47.8 16 32 25
ø51(50) 2″ M60 × 2.0 / M70 × 2.0 59.6 18 34 10
ø64(70) 2-1/2″ M76 × 2.0 75.1 22 38 10
ø75(80) 3″ M88 × 2.0 87.8 22 46 5
ø100 4″ M114 × 2.0 113 24 50 5
ø125 5″ M140 × 2.0


5
ø150 6″ M164 × 2.0


2

产品型号



配套金属软管( 公制 ) 配套金属软管 ( 英制 ) 英制螺牙 螺纹外径 O.D( D1) 螺纹长度 (L1) 接合长度 (L2+L3) 包 装
ø6 3/16″ G1/4″ 13.2 8 16 100
ø8 5/16″ G3/8″ 13.2 8 16 100
ø10 1/4″ G3/8″ 16.5 8 17 100
ø12(13) 3/8″ G3/8″ 16.5 8 18 100
ø15(16) 1/2″ G1/2″ 21.3 11 23 100
ø20(19) 3/4″ G3/4″ 26.6 14 22 50
ø25 1″ G1″ 33.4 15 28 50
ø32 1-1/4″ G1-1/4″ 42.1 15 30 25
ø38(40) 1-1/2″ G1-1/2″ 47.8 16 32 25
ø51(50) 2″ G2″ 59.6 18 34 10
ø64(70) 2-1/2″ G2-1/2″ 75.1 22 38 10
ø75(80) 3″ G3″ 87.8 22 46 5
ø100 4″ G4″ 113 24 50 5
ø125 5″ G5″


5
ø150

6

G6″


2
